约克 YK 离心机经常遇到导叶未关闭联锁报警、机组无法启动，很多维保师傅反复复位无果，根源大多是 IGV 入口导叶位置传感器（电位器）老化漂移。 重点提醒：机械零点优先于电气零点，只调电位器不核对机械位置，极易出现假零点，开机诱发喘振，造成转子、叶轮重大损坏。

一、什么是约克导叶位置传感器

约克 YK 离心机，导叶执行马达采用 JUMO 久茂电动头，内部3 线碳膜电位器就是导叶位置传感器。 作用：跟随导叶输出轴同步转动，把导叶机械开度转换成电阻 / 电压信号，反馈给 OptiView 控制器。机组依靠这个信号判断导叶是否全关，满足开机联锁条件。 常见故障现象：

1. 停机导叶机械已经关到位，屏幕仍报导叶未关闭，锁机无法启动

2. 导叶开度显示跳变，给定 50%，实际来回波动

3. 机组加载无力、冷量不稳定，电流异常

4. 执行器电机转动，但开度反馈无变化

二、故障分步排查（断电作业！）

第一步：区分机械故障 / 电气传感器故障

1. 断开执行器连杆，手动盘动导叶拨叉

• 手感沉重、卡滞、叶片有异物卡住 → 机械故障，先处理导叶轴承、销钉、叶片杂物，传感器再好也无法归零

• 手动盘动全程顺滑无卡涩 → 故障锁定在执行器与位置传感器

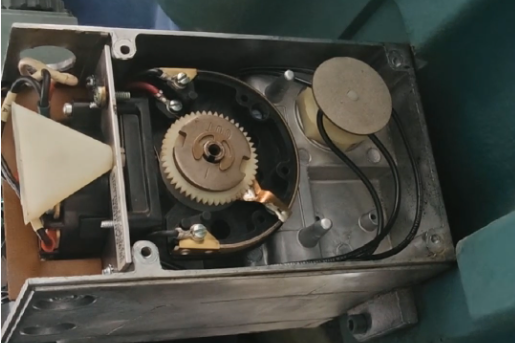

2. 拆开 JUMO 执行器外壳，目视检查

• 白色尼龙减速齿轮：有无崩齿、磨损（老款高发，电机空转，输出轴不动）

• 电位器铜电刷、碳膜盘：氧化、烧黑、碳膜磨损缺口，就是传感器本体损坏

第二步：万用表检测位置传感器（电位器）

万用表调至 20KΩ 电阻档，电位器三根引线：两端固定电阻，中间滑臂。

1. 测量电位器两端总阻值，全程保持稳定不变

2. 缓慢转动执行器输出轴，监测滑臂与两端阻值

   正常：阻值平滑连续增减，无跳变、无开路

   损坏：阻值忽大忽小、瞬间无穷大 → 电刷 / 碳膜磨损，必须更换传感器

注意区分：电机电源线（粗线）和电位器反馈细线，严禁接混，直接烧毁碳膜。

三、零点与满度校准实操（核心）

安全前提：离心机主机不得启动，仅控制器上电，整机断电状态下完成机械定位

1. 定位机械真实零点脱开执行器与导叶连杆；手动将导叶叶片转动至物理全关死点，固定导叶，保持不动。

2. 调整电位器电气零点松开电位器齿轮固定螺丝，此时电位器齿轮可以单独旋转，不和输出轴联动。 万用表接电位器滑臂引脚，缓慢旋转电位器齿轮，调到机组手册对应的 0% 开度阻值，锁紧齿轮固定螺丝。

3. 全行程验证手动转动执行器输出轴，从全关→全开，万用表阻值连续平滑，无断点。

4. 对接连杆，控制器标定复原执行器外壳，连接导叶连杆，恢复接线。 进入约克 OptiView 控制器【服务菜单】，输入维护密码，执行PRV 导叶自动标定。 机组自动执行：确认全关零点 → 确认全开满度 → 保存 0%、100% 参数。

5. 标定后验证下发 0% 指令，屏幕开度显示 0%；下发 100% 指令，显示 100%。 多次来回切换开度，观察开度跟随稳定，无漂移。停机测试，导叶可自动归位，联锁报警消除。

四、维保踩坑警示

1. 只调电位器，不核对机械零点：出现 “假零点”，导叶实际半关，控制器误判全关，开机直接喘振。

2. 标定完成不锁紧电位器齿轮：设备震动导致零点漂移，短时间内再次报导叶故障。

3. 连杆未脱开直接调校电位器：硬掰导叶，损坏导叶轴承与拨叉。

4. 电位器阻值跳变仍继续使用：临时调好，运行一段时间故障复发。

五、日常预防建议

1. 年度维保开盖检查执行器，清理内部积灰，给齿轮补充耐高温润滑脂。

2. 定期查看导叶开度反馈曲线，提前发现传感器漂移。

3. 停机操作严格走正常停机流程，等待导叶完全归位后再断电，减少齿轮冲击磨损。

小结

约克 YK 离心机导叶联锁故障，优先排查机械卡滞，再检测 JUMO 执行器内部位置传感器。机械零点是根基，电气校准是配套，标定验证必不可少，杜绝侥幸开机，避免重大机组损伤。东莞市建华冷气工程有限公司是一家专注于中央空调维修、保养、清洗、维保、安装、改造、销售等一站式服务的中央空调通风系统解决方案公司,拥有多位经验丰富的暖通工程师、助理工程师、高级制冷设备维修工及现场施工技术人员，更多详情请登入我司网站：http://www.dgjhlq168.com/，专业技术人员为你解答。
